Referenz 50300

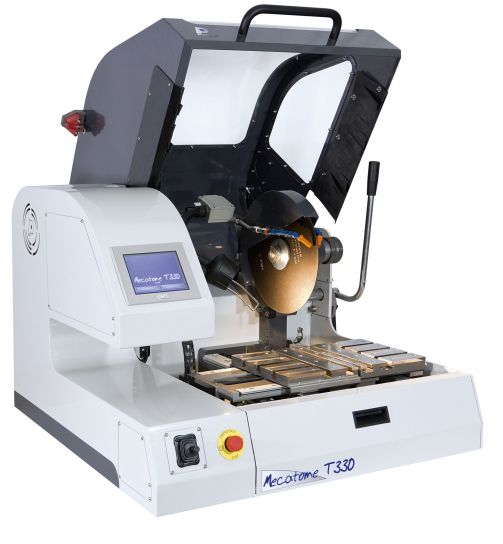

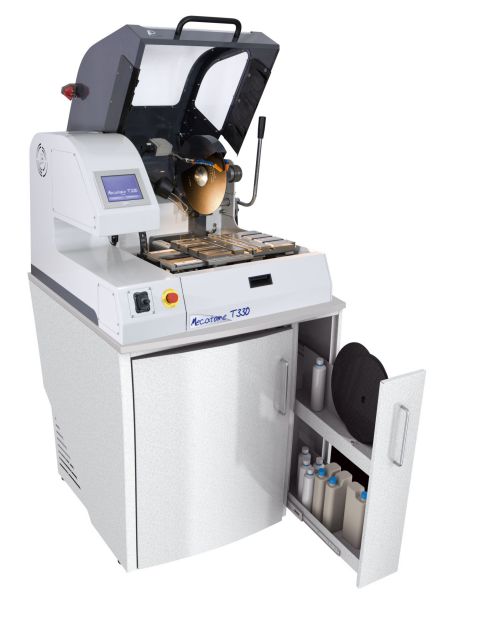

Die MECATOME T330 ist eine leistungsstarke und robuste Maschine, die durch Ihren speziell designten Trennraum sehr große Teile und Proben aufnehmen kann. Diese können aus unterschiedlichsten Materialien bestehen.

Der optionale X-Achsen-Tisch bietet die Möglichkeit, Serienschnitte durchzuführen und Proben einfach und schnell unter der Trennscheibe zu platzieren.

Sie bietet vier Trennmodi:
• Manueller Kappschnitt
• Interaktiv: Mit dem Joystick wird ein manueller Schnitt ausgeführt, mühelos dirigiert der Bediener den Fahrtisch.
• Automatisch: Es kann ein automatischer Schnitt durchgeführt werden, indem sowohl die Trenndrehzahl als auch die Vorschubgeschwindigkeit des Tisches ausgewählt werden. Auf Wunsch kann auch ein Impulsfahrmodus programmiert werden, damit die Trennscheibe Zeit hat
sich freizuschneiden und der Trennspalt besser gekühlt wird, oder die Maschine erkennt selbständig Bereiche in der Probe, in der langsamer getrennt werden muss.
• Programmierbar: Ein automatischer Schnitt kann mit vorgewählten Parametern vorgenommen werden.

Der Tisch (mit austauschbaren Edelstahlplatten) ist mit den meisten am Markt verfügbaren Spannsystemen kompatibel.

MASSE
629mm (geschlossene Haube) x 894mm x 844mm
Gewicht: 190kg

GEHÄUSE - INNENRAUM
Typ Stahlkonstruktion kunststoffbeschichtet

SICHERHEIT
Haube ist verriegelt bei laufender Trennscheibe
Anschluss für Dunstabsaugung 76mm

ANTRIEB - VERSORGUNG
Nennleistung S2 3700W
Nennleistung S3 4000W
Motorsteuerung 380V / 3-phasig / 50Hz
Motorsteuerung Frequenzumrichter

TRENNSCHEIBEN
Art der Trennscheibe Harzgebundene- und Diamant-Trennscheiben
Größe der Trennscheibe bis Ø300mm
Drehgeschwindigkeit 1000 - 6000 U/min
Spindeldurchmesser 25.4mm

STEUERUNG
Bedienfeld: Farb-Touchscreen
Schutz durch Zugangscode: aktivierbar
Programmierbar: bis zu 100 Programme durch Passwort geschützt, weitere Programme können über USB-Schnittstelle geladen werden

SPANNVORRICHTUNG
Tisch mit T-Nuten (12mm) passend für alle handelsüblichen Spannvorrichtungen

TRENNEN
Trennmodi: manuell, interaktiv, automatisch, programmiert, impuls
Art der Bewegung: Vorschub des Tisches in Y- Achsenrichtung
Vorschubgeschwindigkeit des Tisches: 0,01 - 3mm/s, im Impulsmodus auch weniger als 0,01
Trennmodi: Vorschubgeschwindigkeit abhängig von der Motorbelastung
Drehgeschwindigkeitsregelung der Trennscheibe
Fahrweg Y-Achse: 240mm
Fahrweg X-Achse: Option: 100mm
Serienschnitte: Option (motorisierte X- Achse)

TISCHABMESSUNGEN
Linker Tisch: 192 x 230mm
Rechter Tisch: 192 x 230mm
Laser-Positionierung: Option
Durchlass unter der Trennscheibe: 77.5mm (bei Trennscheibe Ø 300mm)
Art des Tisches: Aluminium behandelt mit auswechselbaren Edelstahlplatten
Spannvorrichtung: Tisch mit T-Nuten (12mm) passend für alle handelsüblichen Spannvorrichtungen

SCHMIERUNG - KÜHLUNG
Pumpe & Behälter Extern - 60l
Art der Schmierung / Kühlung Pumpe/Düse
Probenkühlung 2 Düsen im Gehäuse der Trennscheibe, 2 weitere verstellbare Düsen
Filtertyp: Kunststofffilter 100 μm auswaschbar

ERGONOMIE
Innenbeleuchtung Flexible LED Lampe
Reinigungspistole Inklusive

STEUERUNG
Bedienfeld Farb-Touchscreen
Schutz durch Zugangscode Aktivierbar
Programmierbar Bis zu 100 Programme durch Passwort geschützt

TRENNEN
Schnittmethode Manuell, automatisch, impuls
Art der Bewegung des Tisches Vorschub des Tisches in Y-Achsenrichtung
Trennmodi Vorschubgeschwindigkeit abhängig von der Motorbelastung
Fahrweg Y-Achse 260mm
Fahrweg X-Achse Option: 100mm
Tischabmessungen 390 x 230mm
Durchlass unter der Trennscheibe 80mm (bei Trennscheibe Ø300mm)
Tischart Aluminium behandelt mit auswechselbaren Edelstahlplatten
Spannvorrichtung Tisch mit T-Nuten (12mm) passend für alle handelsüblichen Spannvorrichtungen

SCHMIERUNG - KÜHLUNG
Pumpe & Behälter Extern- 60l
Art der Schmierung / Kühlung Pumpe/Düse
Probenkühlung 2 Punkte im Gehäuse der Trennscheibe 2 verstellbare Düsen
Art der Filter Kunststofffilter 100 μm auswaschbar

ERGONOMIE
Innenbeleuchtung Flexible LED Lampe
Reinigungspistole Inklusive
